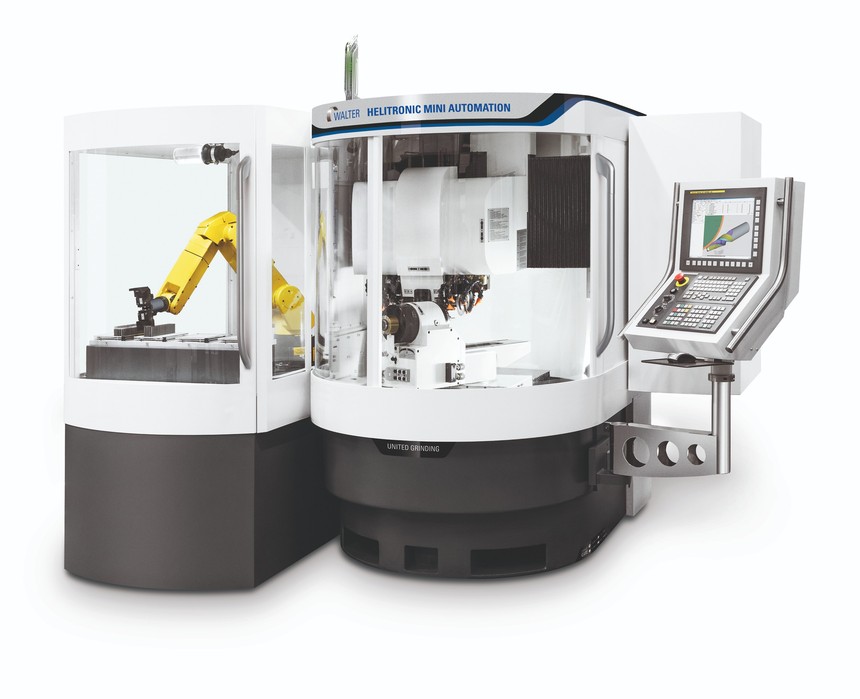

WALTER HELITRONIC MINI AUTOMATION
品牌 WALTER HELITRONIC MINI AUTOMAT
•機床底座由灰色鑄鐵組成，龍門式結構 •雙端磨軸，NCT 帶平面接觸的錐面 •每個磨軸最多能裝3片砂輪 •機械手裝載機最多裝夾1500支刀具(不包括料盤) •自動夾緊裝置 •工作臺 •軟件: HELITRONIC TOOL STUDIO and WWM (P1, P2, P3) •帶法蘭平面的電主軸工件軸 (不帶 ISO 50) 應用 尤其適用于直徑從1mm到16MM，材料為硬質合金，高速鋼，陶瓷，CBN的銑刀，鉆頭，多階梯刀具，木工刀具，輪廊刀具等的批量生產。 技術數據 直線軸X, Y, Z 由滾珠絲杠傳動 旋轉軸A軸帶力矩馬達 旋轉軸C軸由渦輪蝸桿驅動 無級變速磨削主軸 最大峰值功率 9KW 轉速調節 0-10,500rpm 磨軸直徑 70mm 磨削砂輪最大直徑 150mm 力矩馬達 1000rpm 過濾系統 350升 刀具參數 修磨直徑 從3mm開始 定位精度 0.004um 重復定位精度 0.002uum 生產直徑 1-16mm 整體加工直徑 ≤100mm 整體加工刀具最大長度 185mm 周齒磨削刀具最大長度 255mm 端面磨削刀具最大長度 185mm 選項 自動裝夾系統的裝夾裝置W15/W20 手動和自動托架 手動和自動尾架 用于機器人裝載機的另外4塊料盤容納2000支刀具（=總共3,500支刀具） 料盤，滅火系統，油霧分離器，消音器等。 1. 依客戶圖紙或樣件提供全方案交鑰匙服務. 2. 提供售前項目可行性評估和方案制作、打樣；出貨前提供工廠小批量試產預驗收；安裝調試合格后輔助客戶實現大批量生產并最終驗收。 3. 提供安裝，調試，驗收，及培訓售后服務。 |
